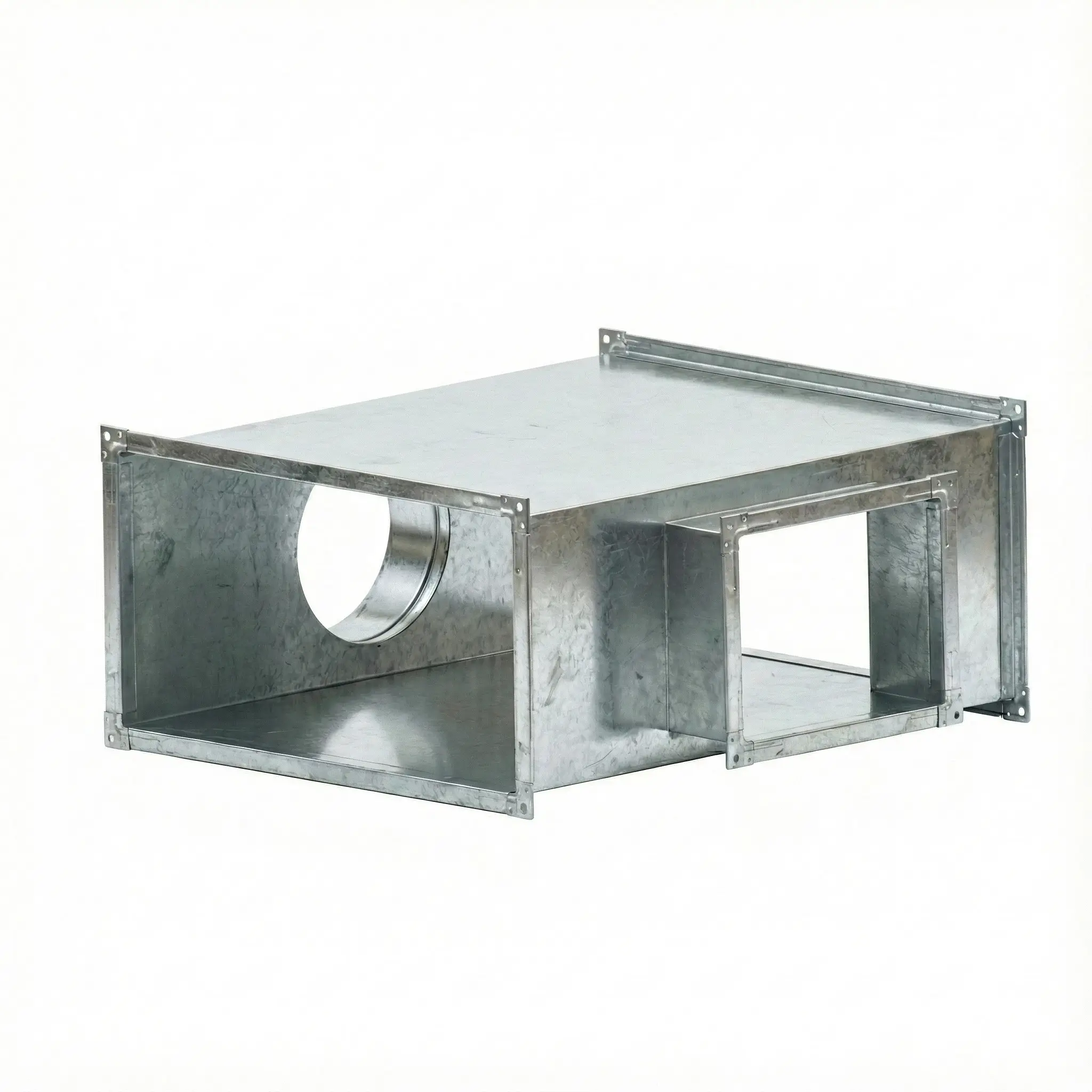

Крестовина прямоугольного сечения с прямоугольной и круглой врезкой
Крестовина прямоугольного сечения с прямоугольной и круглой врезкой
Крестовина с комбинированными врезками предназначена для создания двух боковых ответвлений от прямоугольной магистрали в системах общеобменной вентиляции и кондиционирования. Изделие позволяет одновременно подключить прямоугольный и круглый воздуховоды без применения отдельных переходов.

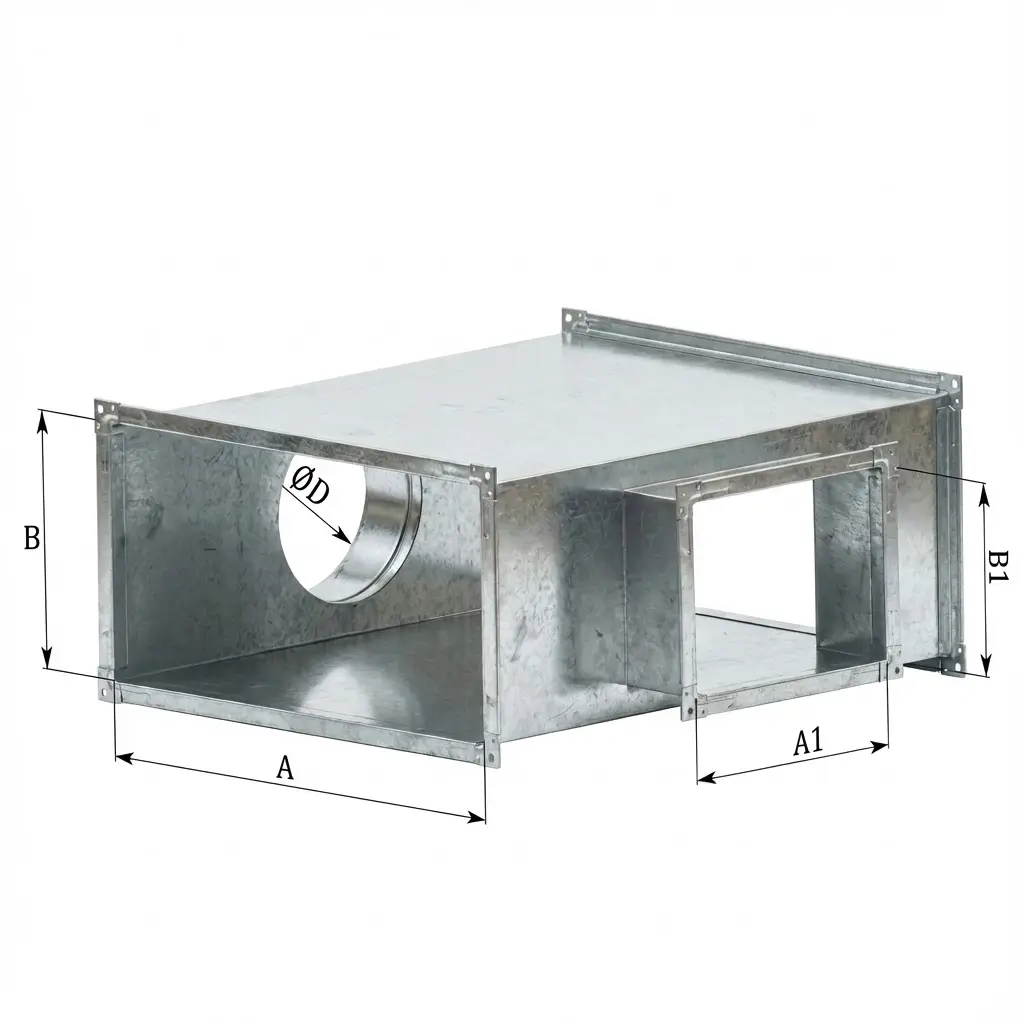

Конструкция состоит из прямого участка прямоугольного воздуховода, одной прямоугольной и одной круглой врезки. Размеры основного канала обозначаются A×B, прямоугольной врезки — A1×B1, круглой врезки — диаметром D. На трёх прямоугольных присоединительных торцах устанавливаются фланцы.
В стандартном селекторе размеры основного канала и прямоугольной врезки выбираются от 100×100 до 3000×3000 мм с шагом 50 мм. Диаметр круглой врезки составляет от 100 до 1250 мм. Длина крестовины выбирается от 200 до 2300 мм либо подбирается автоматически. Другие размеры и проектная геометрия выполняются по запросу.
Крестовина изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. Для прямоугольных фланцев применяется монтажная шина №20 или №30 в зависимости от размеров изделия.
Завод гарантирует фактическую толщину металла без применения минусовых допусков, что обеспечивает расчётную жёсткость конструкции и стабильность её геометрии при эксплуатации.
Основные характеристики:
- тип — крестовина прямоугольного сечения;
- ответвления — одна прямоугольная и одна круглая врезка;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры основного канала A×B — от 100×100 до 3000×3000 мм;
- размеры прямоугольной врезки A1×B1 — от 100×100 до 3000×3000 мм;
- диаметр круглой врезки D — от 100 до 1250 мм;
- шаг изменения прямоугольных размеров — 50 мм;
- длина крестовины — от 200 до 2300 мм или автоматический подбор;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- прямоугольные соединения — фланцевые;
- нестандартное исполнение — по чертежу или спецификации;
- единица продажи — штука.
